DCS系統大檢修方案

一、目的

DCS控制系統是集控中心，對生產的穩定運行起到至關重要的作用。為提高設備使用壽命、恢復設備使用性能，特制定本檢修方案。

二、適用范圍

適用于本公司熱電站、CA、AN的DCS控制系統。

三、檢修內容

3.1 準備工作

檢查并記錄系統停車各個節點的狀態，保存停車前的所有參數，在工程師站進行系統備份，將備份文件儲存到專用的存儲設備；檢查確認兩個備份內容完整，由系統工程師對備份文件進行妥善保管。認真做好停車檢修前的準備工作，確保檢修能夠順利進行，萬無一失。

3.2 系統停車確認

在保證所有準備工作都做好的前提下，由檢修人員配合系統工程師根據現場生產安排及控制系統的特點和要求分步對系統進行安全斷電，并做好相應的記錄。

3.3 系統除塵

3.3.1  除塵的目的：

DCS系統經過長時間的運行，由于控制室通風、靜電、溫度及濕度等環境因素的影響，會積累一些灰塵，灰塵對系統的危害有以下幾種：

①造成系統短路

②產生靜電，損壞電子元器件

③造成系統部分卡件過熱，引起電路燒斷，芯片燒毀

④腐蝕線路及元器件

3.3.2  除塵工具：毛刷、吸塵器、吹風機、棉布、酒精、組合工具、防靜電手環(防靜電手套)、儀表風

3.3.3  除塵環境：系統除塵需在系統各節點停電狀態下進行

3.3.4  除塵步驟：

①在保證無靜電的情況下，將除塵對象卸下

②用吹風機或儀表風對除塵對象初步處理

③對灰塵比較多的電源和風扇進行拆卸除塵

④用毛刷對表面余塵徹底清除

⑤用電路板清洗劑清洗

⑥用專用電子清洗劑清洗板卡的金手指

⑦用吸塵器、吹風機、棉布清理卡件箱
⑧將清洗后的卡件裝入卡件箱

⑨對操作站及機柜等進行除塵、擦洗

3.3.5  除塵內容：

①LCN節點：顯示器、鍵盤、卡件箱、電源、卡件箱風扇、卡件、打印機

②UCN節點：卡件箱、機柜、風扇、電源、卡件等

3.3.6  其它：

    更換故障機柜風扇、操作站風扇、機柜電源風扇等。

3.4 接線端子緊固

3.4.1  端子緊固的目的：

DCS系統經過長時間的運行，部分接線端子有可能松動，從而導致信號輸入輸出不穩定，影響正常生產，甚至因增大接觸電阻，影響設備使用壽命。

3.4.2  端子緊固的工具：組合工具、防靜電手環(防靜電手套)等

3.4.3  端子緊固的步驟：

①在保證無靜電的情況下，對所有接線端子逐一檢查、緊固，對銹蝕、損壞的端子進行更換

②在緊固的同時，檢查端子標識，對無標識或標識不清的端子重新注明

③在緊固的同時，規范接線，使柜內整潔

3.5 操作員站檢查

3.5.1  目的：

操作站作為人機接口，是操作人員對生產現場進行監控的主要設備，是人為操作最頻繁的部分，也是最容易出現問題的地方。

3.5.2  工具：毛刷、吸塵器、吹風機、棉布、酒精、組合工具、防靜電手環(防靜電手套)、清洗劑等

3.5.3  步驟：

①做好DCS軟件系統軟件和組態文件的備份

②按照3.3除塵步驟對操作員站硬件清灰除塵，排除硬件故障

③恢復供電，檢查操作系統及DCS軟件使用情況，清理系統垃圾，根據需要重新安裝相應的軟件，特別要指出的是安裝時必須按安裝說明書的步驟進行安裝，并要滿足軟件的安裝要求，比如操作系統需要打到補丁多少版本等

④若重新安裝軟件，完成后需恢復組態文件到DCS操作站，并啟動操作站，觀察24小時。

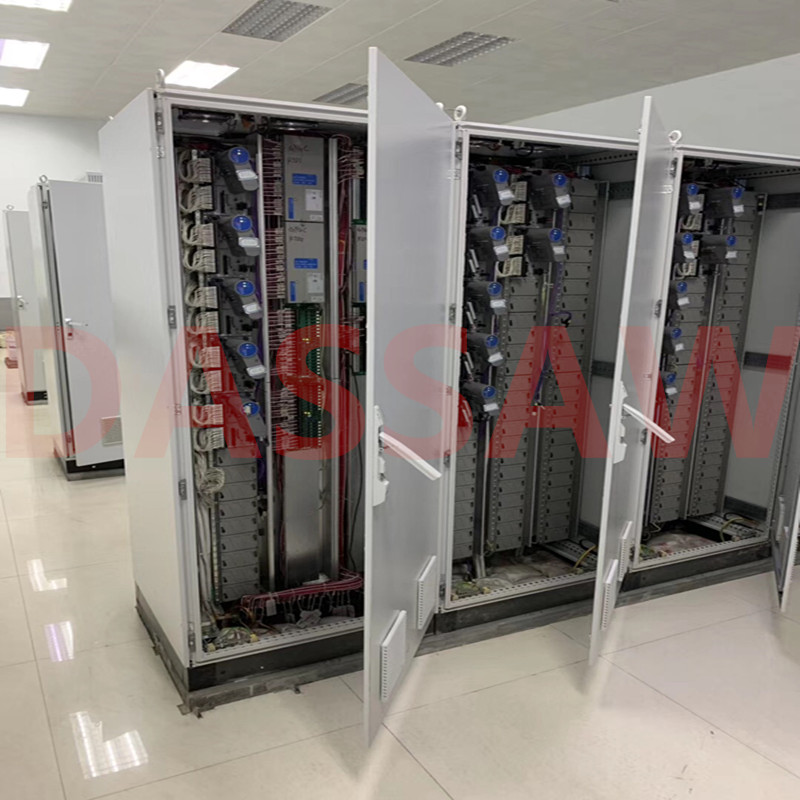

3.6 控制站檢查

3.6.1  目的：

控制站是直接參與控制的核心部件，主要故障有控制器故障，I/O卡件故障，通道故障，電源故障。控制器和電源均為冗余結構，目前運行良好，不是本次檢查的主要內容。本次檢查主要針對前期運行中已發現的故障點位，確定故障原因，并消除故障。

3.6.2  工具：數字萬用表、信號發生器、毛刷、吸塵器、吹風機、棉布、酒精、組合工具、防靜電手環(防靜電手套)、清洗劑等

3.6.3  步驟：

①按照3.3除塵步驟對控制站硬件清灰除塵

②使用DCS軟件工具和萬用表等對故障點位進行診斷，判斷故障類型，確定屬于I/O卡件故障、端子板故障、連接排線故障還是通道故障

③準備好相應的配件

④戴好防靜電手套

⑤更換損壞的元件

⑥上裝組態數據

⑦觀察更換元件運行情況，如沒有問題，投用儀表回路。

3.7 系統UPS測試

3.7.1  目的：

系統UPS是防止突然斷電而影響正常工作，給DCS系統造成損害的重要設備，為確定其使用效能，需定期對其進行測試。

3.7.2  步驟：

①穩態測試。UPS進入“系統正常”狀態時對波形、頻率、電壓和效率的測試

②動態測試。突加或突減負載測試和轉換特性測試

③

④

⑤

⑥

四、檢修注意事項

DCS系統作為一個大的儀表控制系統，它關系到一個車間或一個廠的安全生產，如檢修不當，將產生極嚴重的后果，不斷影響生產，有可能把故障擴大，造成更大的損失，根據DCS系統的特點，在對DCS系統進行檢修時要注意以下幾項：

①DCS的組態數據很多，如組態數據丟失，重新組態的工作量巨大，可能要幾個星期，甚至幾個月，所以檢修前要作好組態數據和系統的備份；

②DCS采用的都是大規模集成電路，靜電對它的危害很大，因此在檢修時必須戴防靜電手套或把手上的靜電放掉；

③檢修時必須細心、仔細，作好詳細的檢修步驟，要抓住故障的所在，不能搞錯卡件或電纜，造成整個DCS系統崩潰；

④DCS系統設備故障，主要采用排除法，而且維修很復雜，所以要準備充足的備品備件。

附加說明：

本制度由維修車間歸口管理和解釋

本制度起草人：

本制度審定人：

本制度審批人：
